概念：正片和負片是底片的兩種不同類型。

正片：簡單地說就是，在底片上看到什么就有什么。

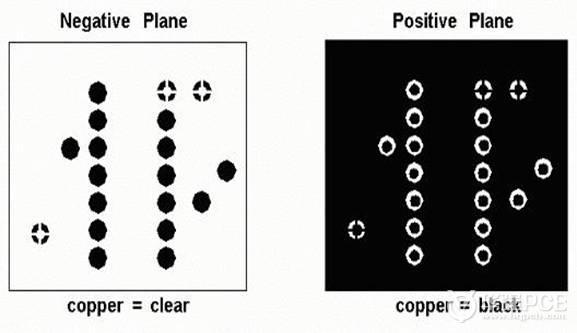

負片：正好相反，看到的就是沒有的，看不到的就是有的。見下圖：

在 Allegro中使用正負片的特點：

正片：優點是所見所的，有比較完善的 DRC檢查。

它的缺點是如果移動零件（一般指 DIP 的）或貫孔,銅箔需重鋪或者重新連結，否則就會短路或開路。

另外，如果包含大量銅箔又用 2*4D格式出底片是數據量會很大。

負片：正好克服正片移動零件或貫孔時需要重鋪銅箔的缺點，過孔貫穿負片層時程序根據網絡連接判斷采用(Thermal Relief)與該層連接還是用(Anti-Pad)與該層隔開。

它的缺點是? DRC? Check 并沒有做的很完整，對于被? Anti-Pad 隔斷的內層沒有DRC 報錯。

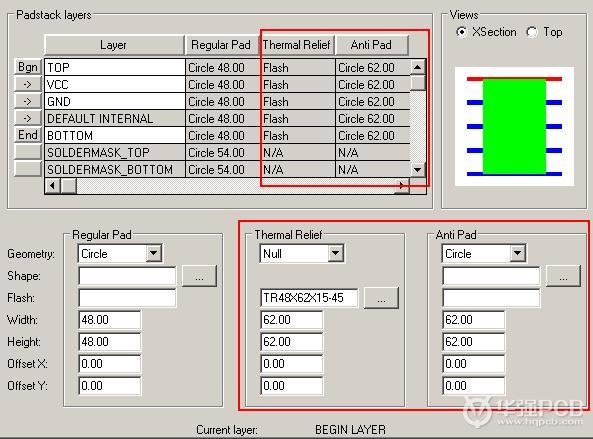

在建焊盤時注意下圖紅色方框中的設置都是針對負片而言的

Arti-Pad：與內層隔開所用的圖形，一般用大于鉆孔一定數量的圓形就可以了
