華秋PCBA下單服務提供從在線注冊、計價、下單到生產進度查詢的一站式服務。
支持多品種打樣、小批量到大批量柔性生產模式，并通過工業軟件如華秋DFM優化設計與制造流程，確保高效協同及品質管控。
下單步驟如下：

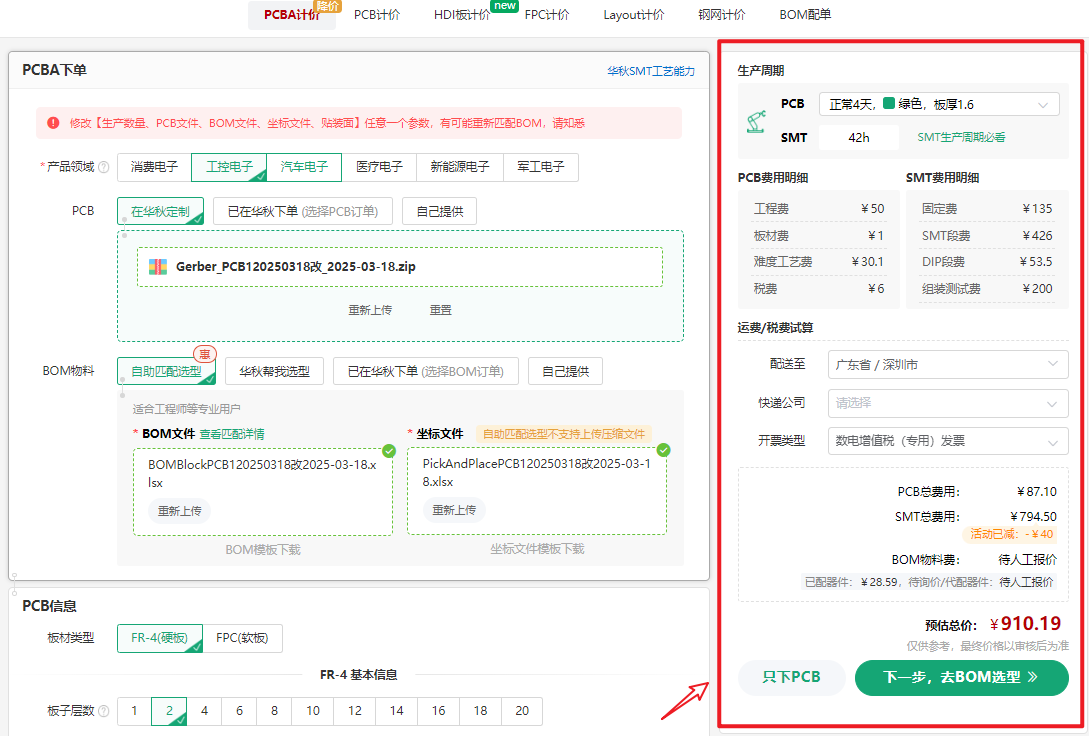

一、PCBA信息：

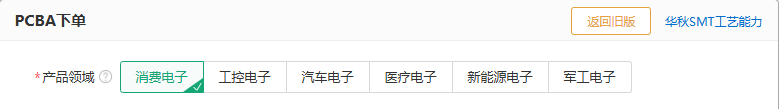

1，產品領域選擇：
方便華秋根據您產品領域的特殊需求，進行生產品質管控；
2.上傳文件：
所需文件：[Gerber文件/PCB文件]+[BOM文件]+[坐標文件]

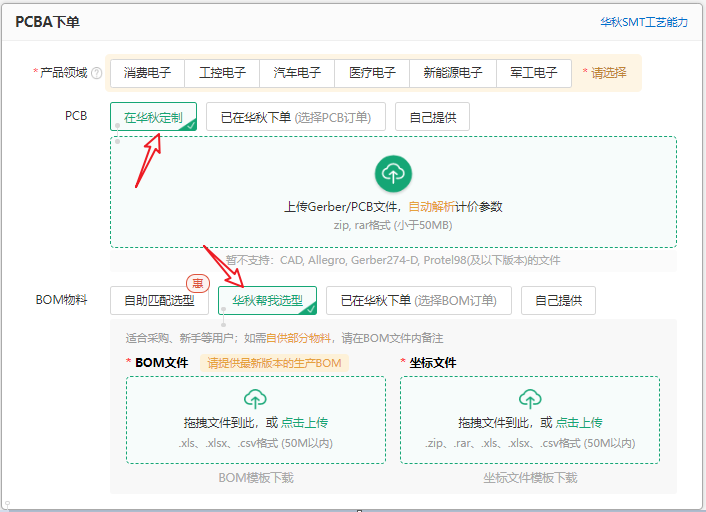

(1)下單最省心的方式 :
PCB:在華秋定制；
BOM：華秋幫我選型；
然后上傳PCB、BOM、坐標文件，相關參數會自動填充進【PCB信息】頁面，進一步完善其它信息，即可完成下單操作。

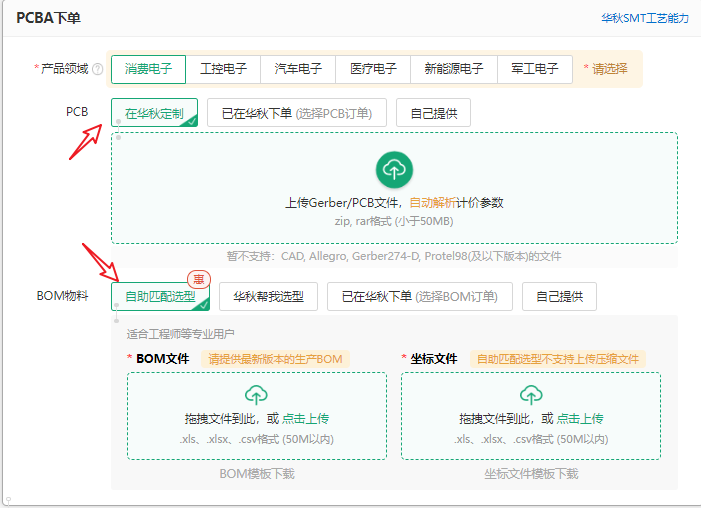

(2)下單最省錢的方式 :
PCB:在華秋定制；
BOM：自助匹配選型；（因?yàn)槿A秋針對自助選型物料SMT費用可享受每種物料5元的工程費減免）
然后上傳PCB、BOM、坐標文件，完善相關參數后，進入自助匹配BOM物料的界面，這個方式適合工程師等專業客戶。

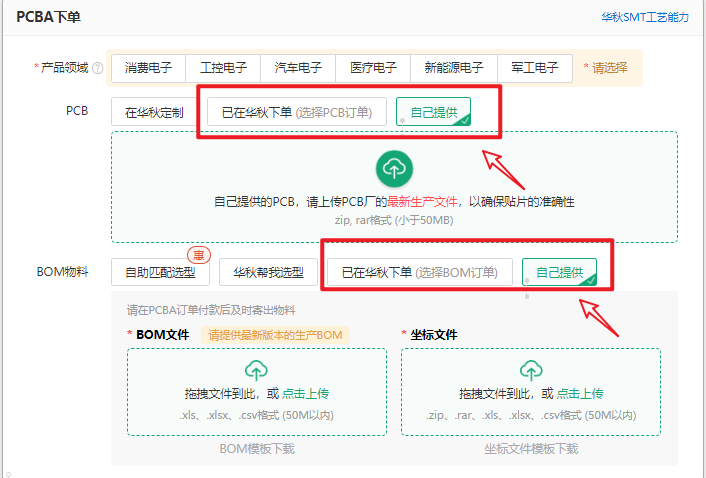

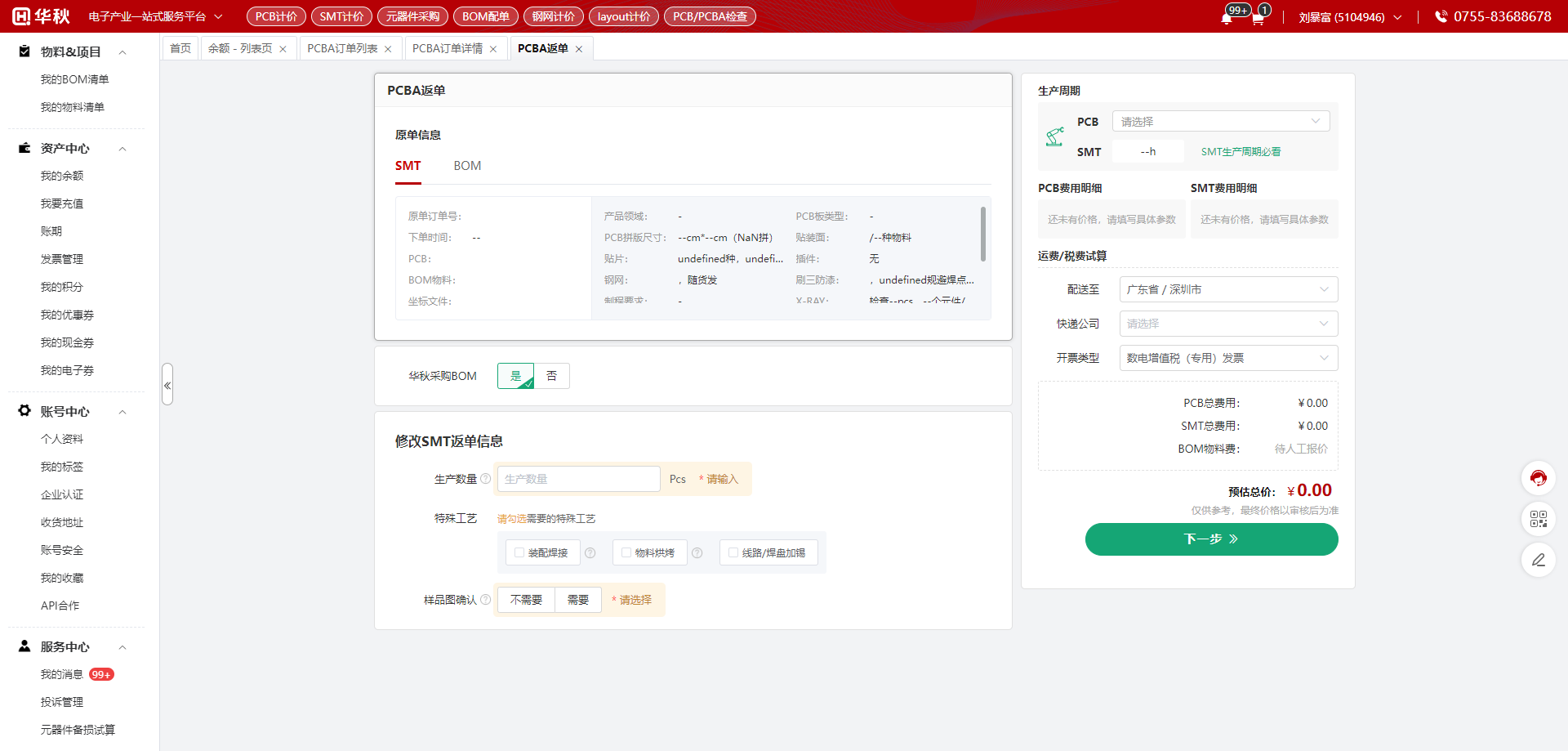

(3)只需要下SMT貼片訂單的方式:
①如果選擇“已在華秋下單”，則只需要選擇對應的PCB和BOM訂單號；
②如果選擇“自己提供”，后續將PCB板或者BOM物料郵寄至華秋指定倉庫（即客戶自供料方式）。

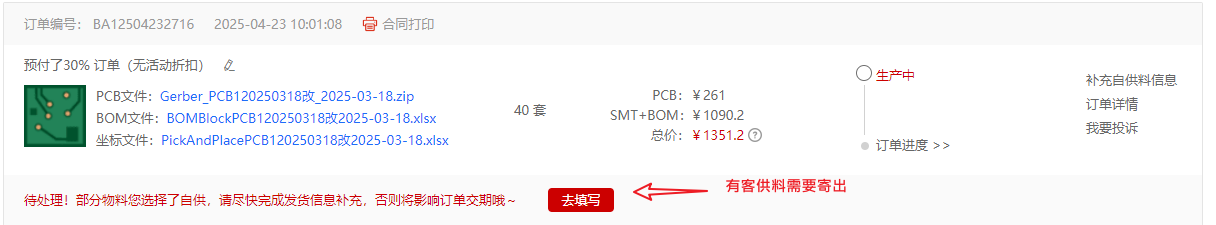

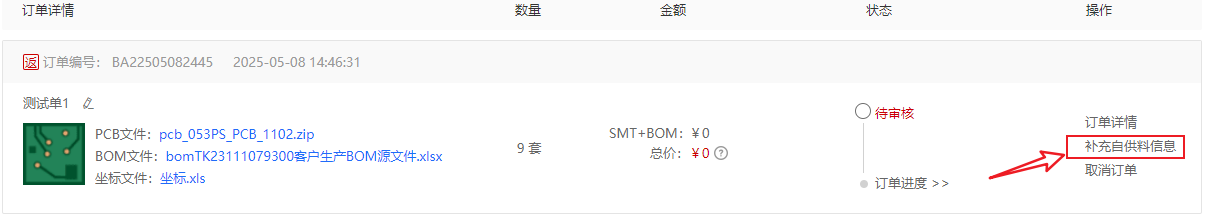

注意：自供料方式記得填寫自供料信息
二、完善PCB單信息
PS：只有在PCBA下單頁面中，選擇【在華秋定制】，才會出現應PCB信息版塊頁面；
包含【基本信息】、【工藝信息】、【服務信息】三個板塊，根據自己訂單需求填寫對應信息。

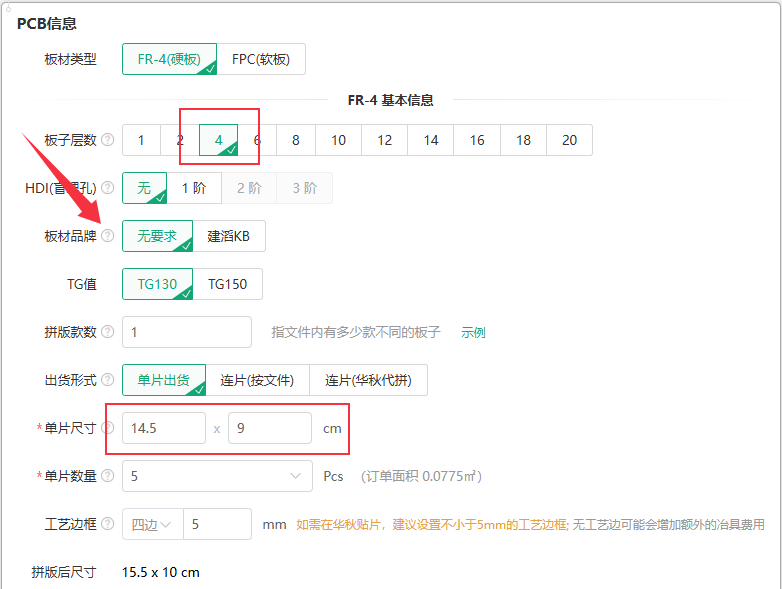

1、基本信息界面：
“板子層數”、“單板尺寸”等信息根據上傳的PCB下單文件解析后自動填充。

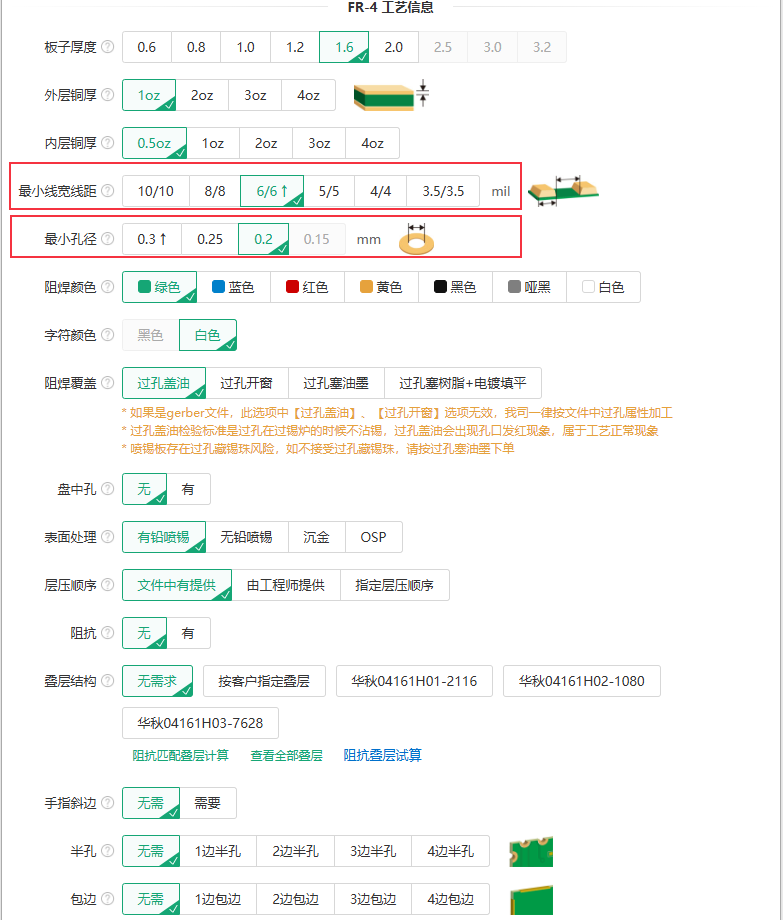

2、工藝信息界面：
“最小線寬線距”、“最小孔徑”等信息根據上傳的PCB下單文件解析后自動填充。

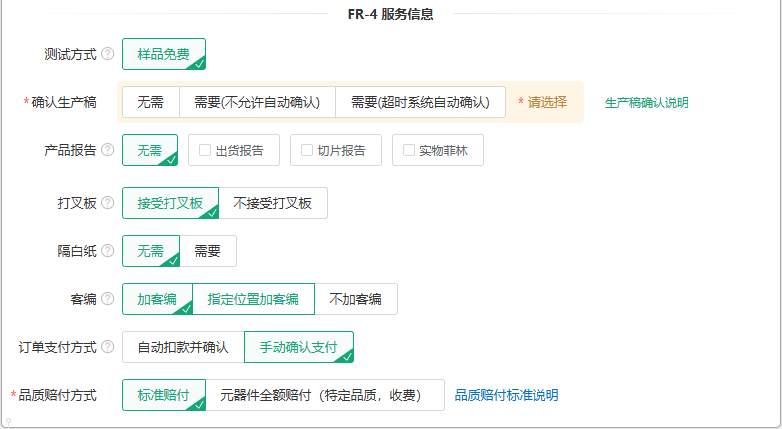

3，服務信息界面：
需要注意：
所有參數項，系統會有默認選項（如綠色打鉤標注），需要您根據訂單需求進行確認以及修改；

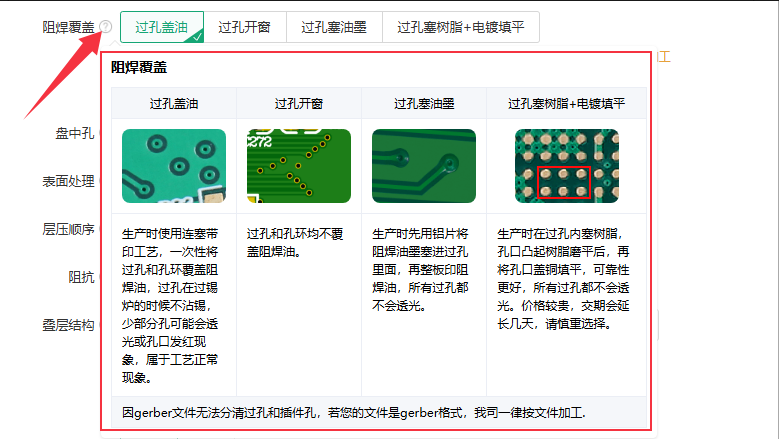

如對相關參數項存在不理解的地方將鼠標放置在 問號位置，即可出現圖文講解。（如下所示）

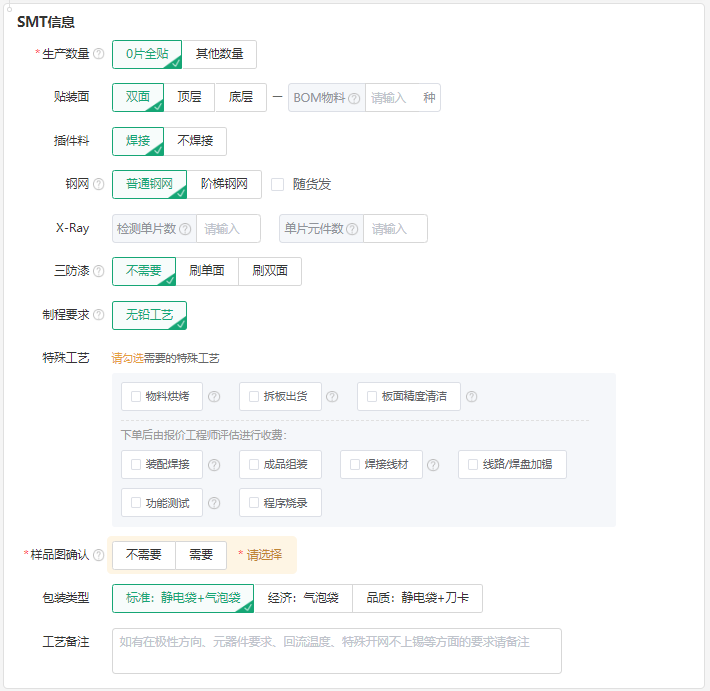

三、完善SMT訂單信息
貼裝面以及物料種類數，會根據上傳的下單文件進行自動填充（也支持再次修改）。
其他參數項，根據訂單實際需求進行勾選；
四、計價模塊
交期、費用信息初步確認：
PCBA下單、PCB信息、SMT信息三個版塊的參數填寫完成后，頁面右側會展示估算的交期、費用明細、 總費用等信息。
以上信息確認無誤后即可進行下一步提交訂單操作。
五、BOM自助匹配選型（重磅升級功能）
1，BOM使用自助選型，SMT費用可享受每種物料5元的工程費減免
2.自助選型功能說明:
（1）頁面左側欄：系統解析BOM文件和SMT文件，匹配物料并進行報價

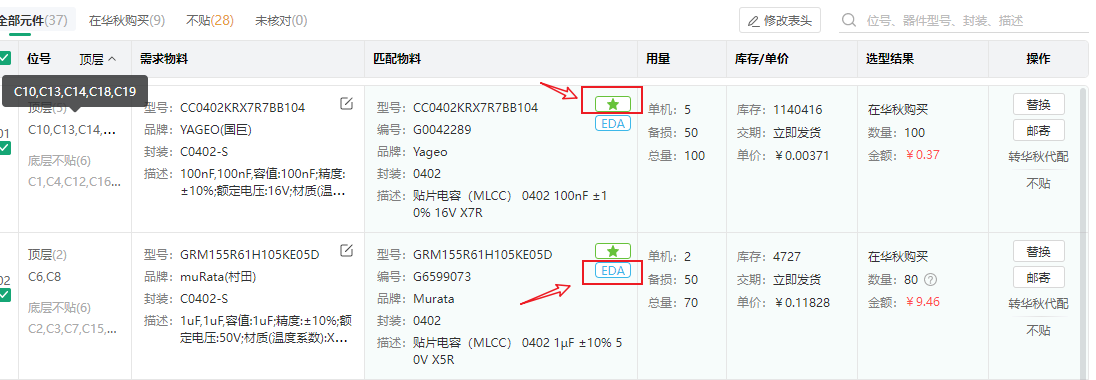

匹配結果(正常)
系統匹配結果展示在【匹配物料】列，
【星號】代表
【EDA】標識代表
正常匹配結果會給出包含備損的數量和報價金額
匹配結果(異常)

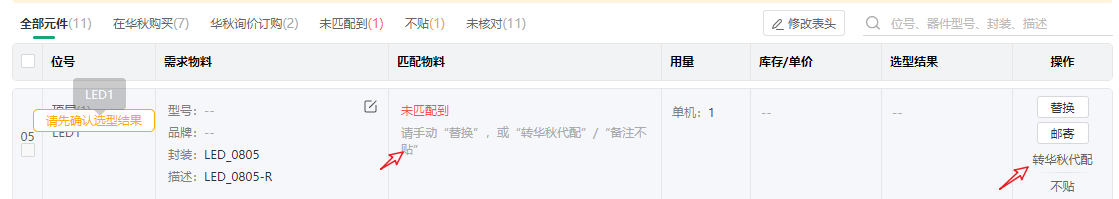

1）匹配物料無選型結果
2）系統校驗BOM源需求，規則如下
①校驗一個物料源數據是否存在多個型號
②校驗同一分類下是否存在多個同一屬性的參數

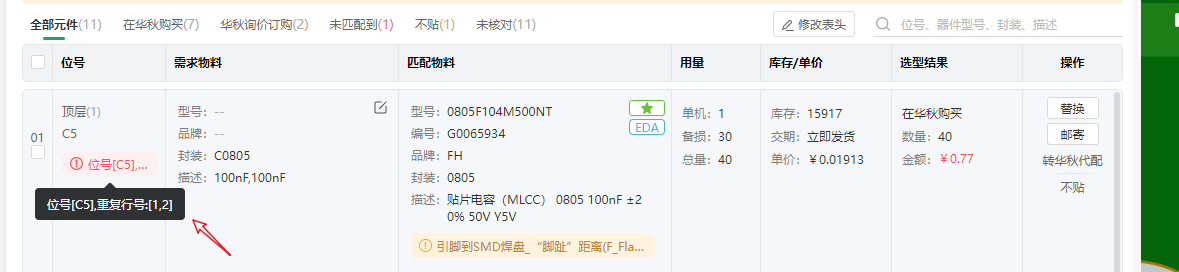

③校驗位號重復或者BOM文件有位號，坐標文件無位號的數據
以上建議用戶修改BOM源數據

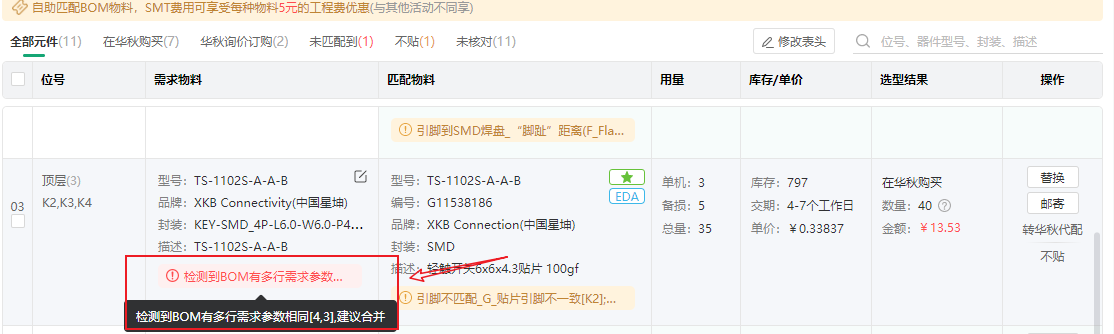

④校驗相同的型號,品牌,封裝，但位號有多行的數據，這種情況建議用戶合并

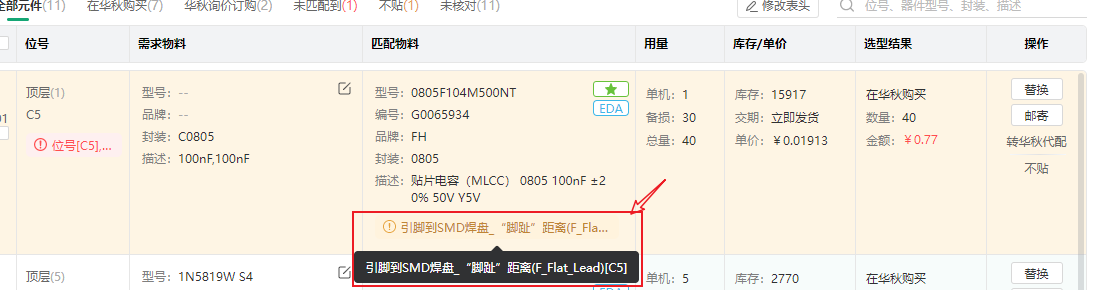

3）檢查PCB封裝與物料的可焊性
當PCB的焊盤與元器件的引腳大小不適配時，出提示
建議用戶更換物料或者重新設計PCB
用戶可以基于系統自動檢查的提示，自行把控風險，有需要時，對BOM需求文件和坐標文件做出調整

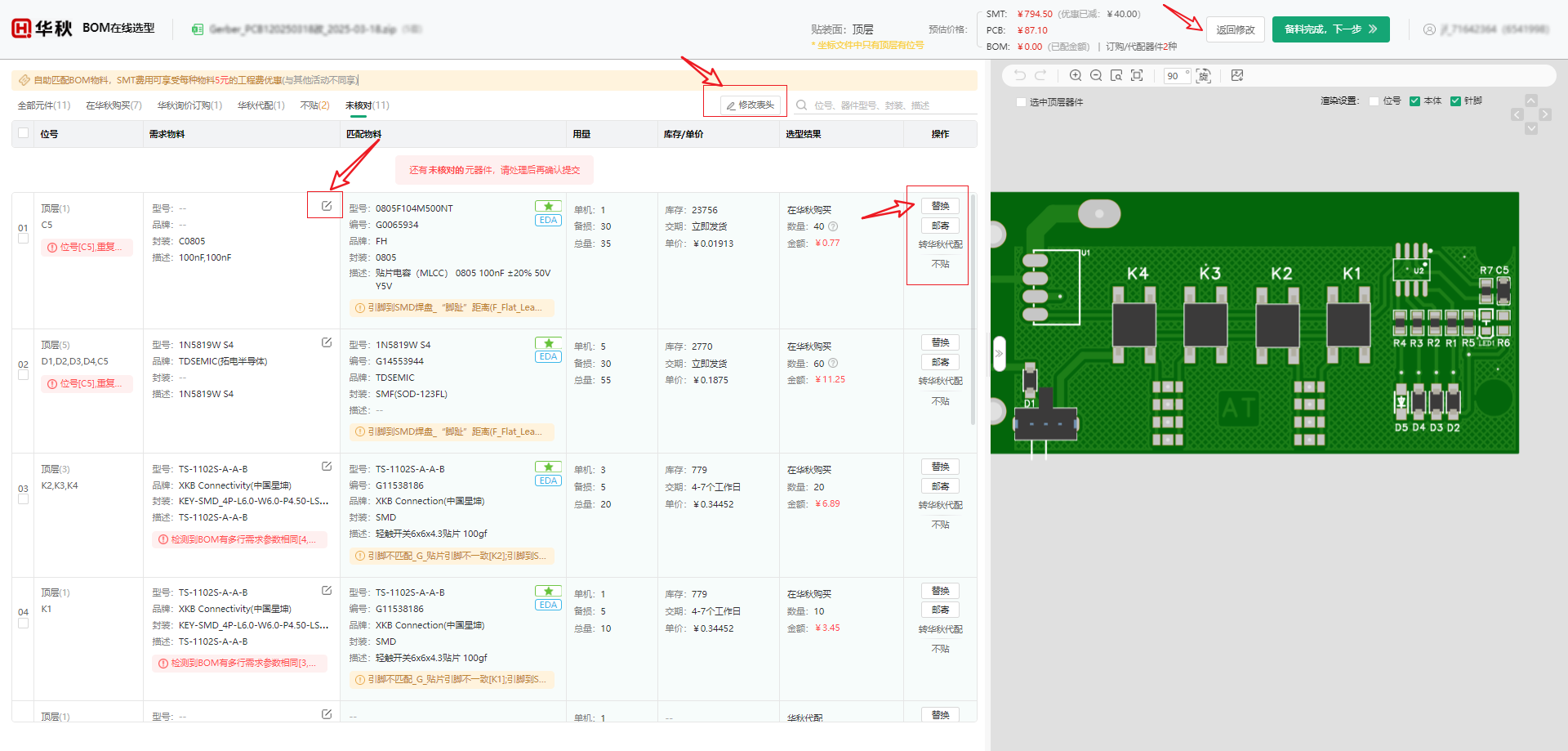

（2）自助選型操作

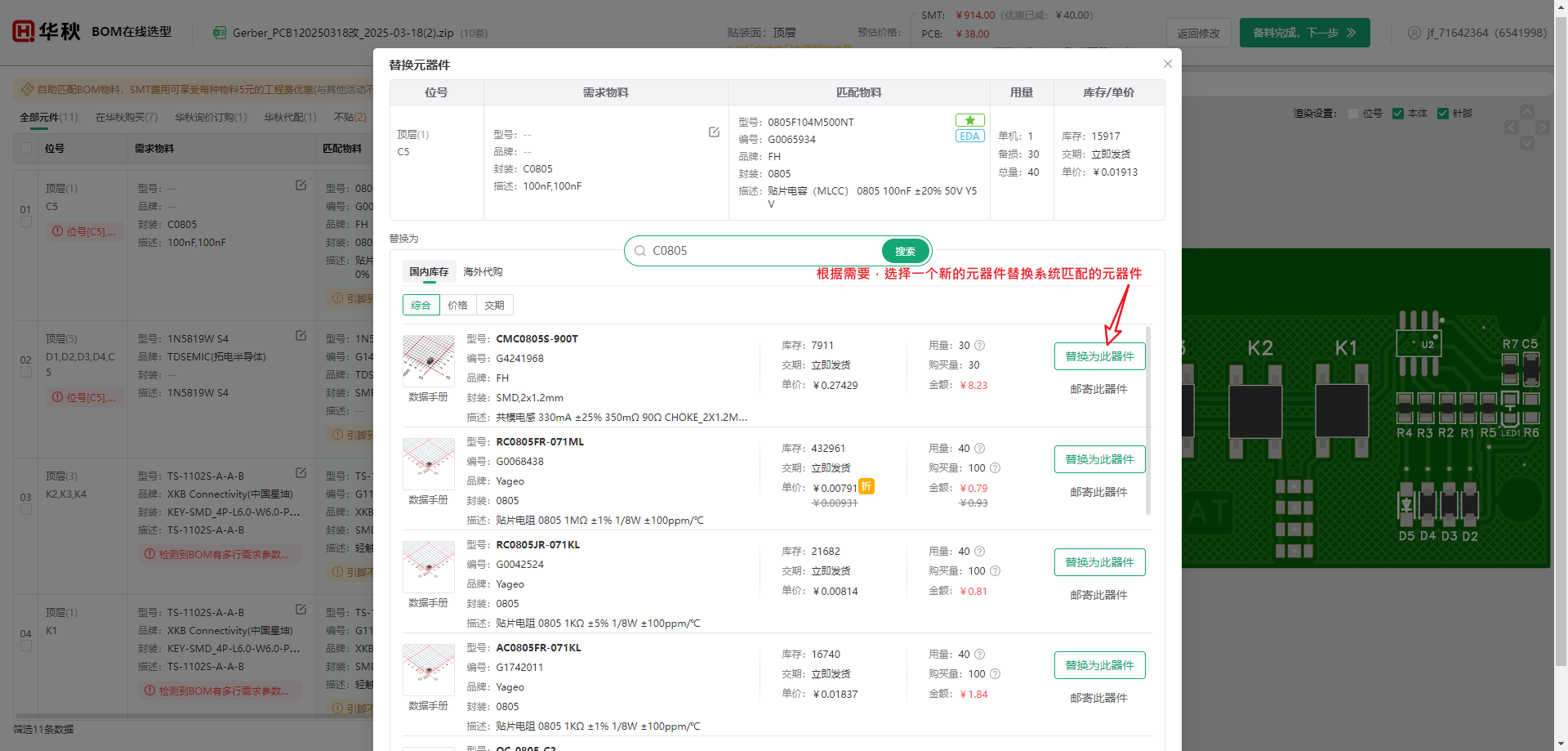

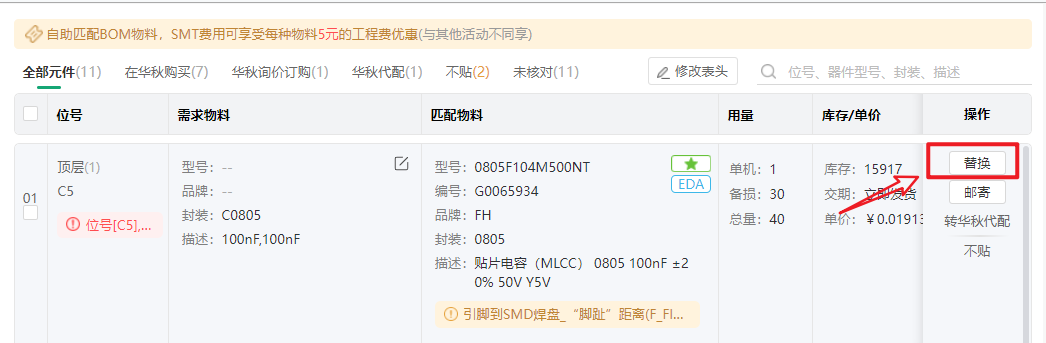

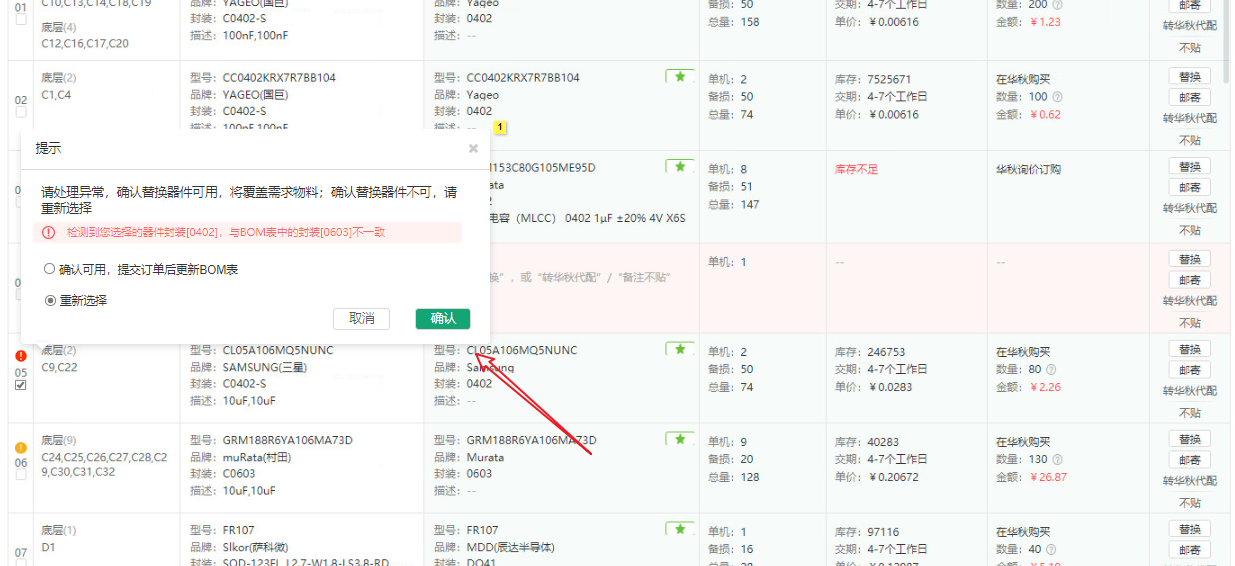

1）替換系統匹配的物料：點擊替換，系統彈窗可選擇的替換料，搜索或者選擇替換料，替換后，系統會提取BOM源資料參數，再與替換的器件參數進行比對， 校驗包含封裝，阻、容、感值，如不一致在序號列會有紅色標識，用戶需確認是否繼續使用替換料

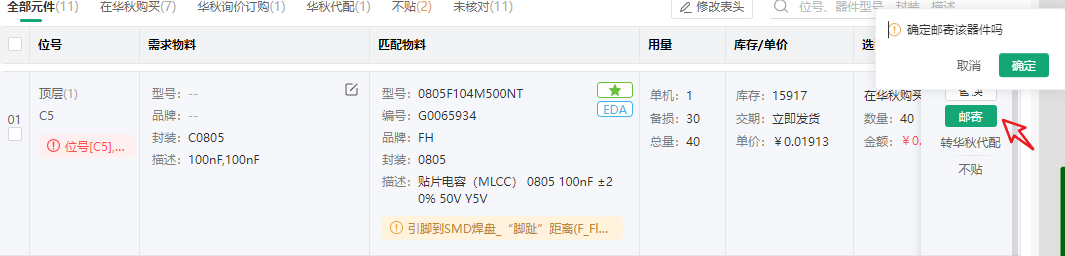

2）郵寄：用戶可選擇部分元件自供，選擇郵寄，提交訂單后完成郵寄物料的快遞信息補充
3）轉華秋代配：則由華秋報價

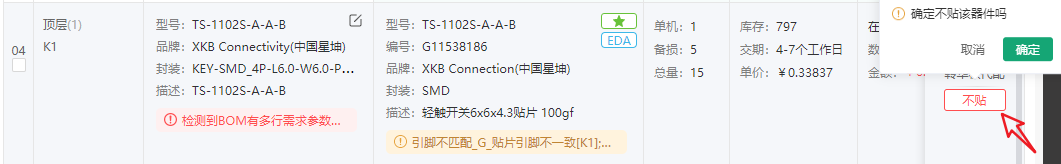

4）不貼：用戶可以選擇部分元件不貼

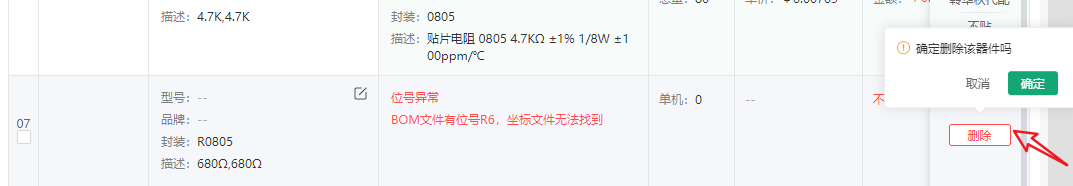

5）刪除：對于異常行，無位號，可進行刪除行

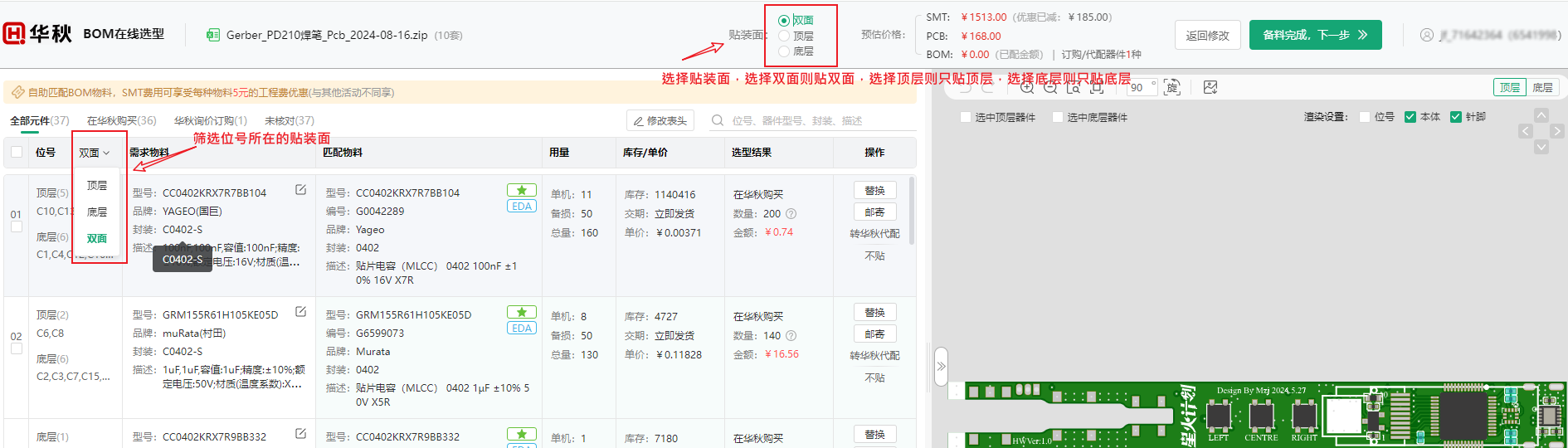

6）貼裝面切換：進入自助選型后仍可修改貼裝面，不貼的面的位號會顯示不貼

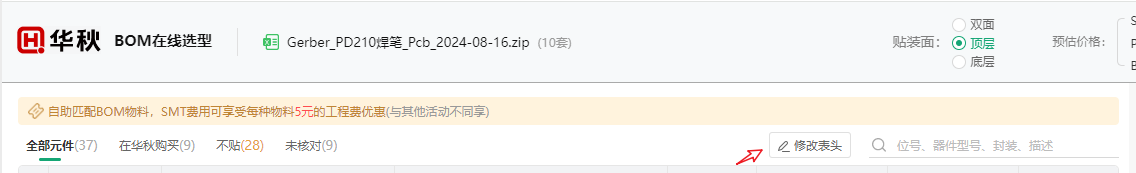

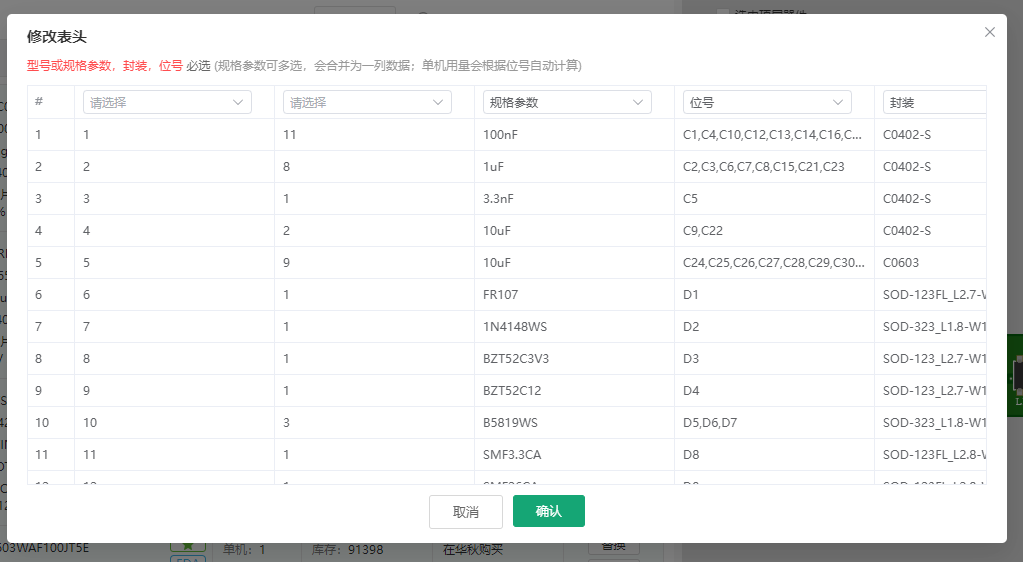

7）修改表頭：進行自助選型頁面，系統會自動校驗BOM的表頭是否規范，不符合規范系統自動 彈窗修改表頭，也可以主動點擊【修改表頭】（型號或規格參數，封裝，位號 必選）

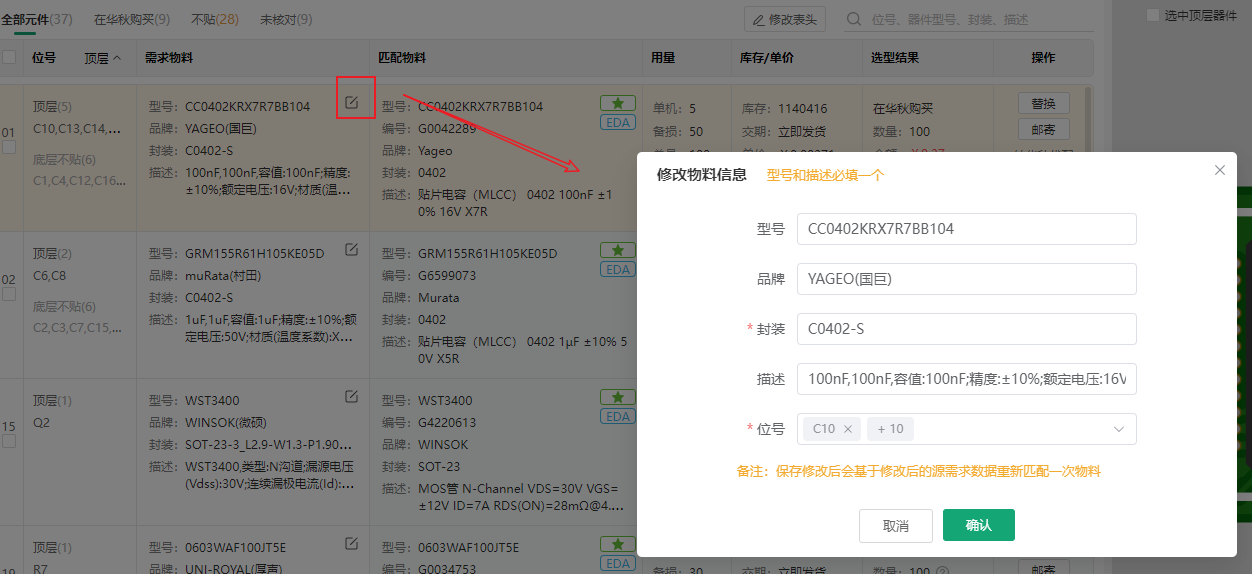

8）單個物料修改：在自助選型當前頁，可修改單個物料，提交后系統會重新對該物料進行匹配報價

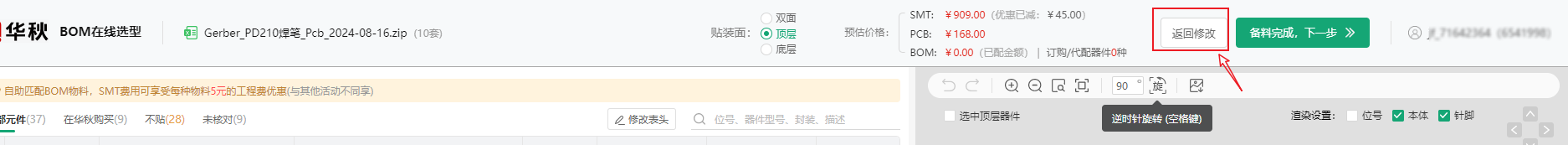

9）返回修改：
如需修改參數或者重新上傳文件，可點擊返回修改

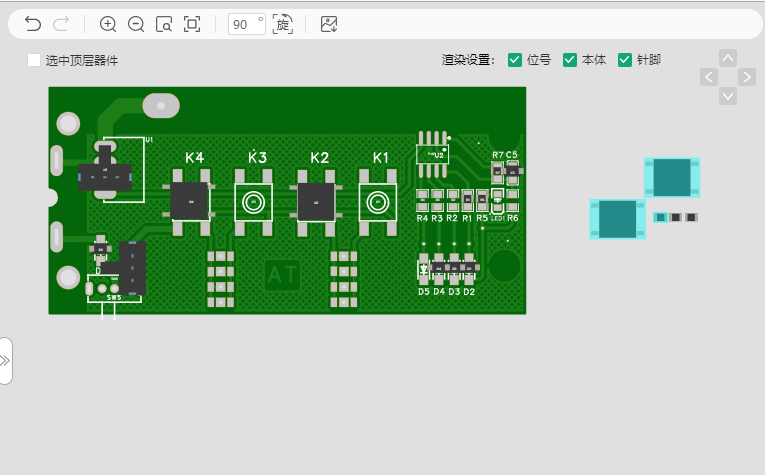

（3）頁面右側欄：貼片仿真圖，自助選型就可以看到逼真的貼片效果圖
仿真圖工具欄：

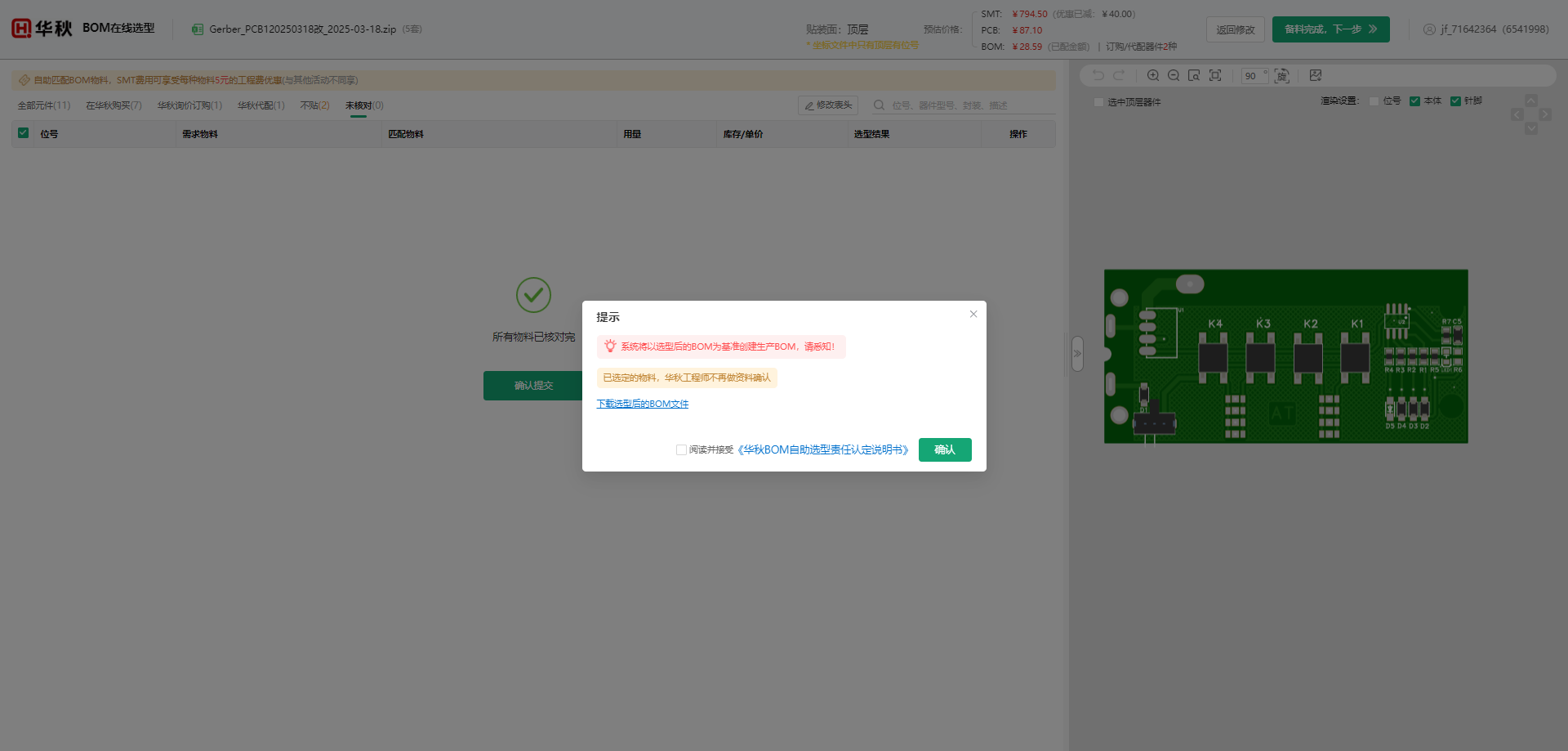

（4）完成物料核對

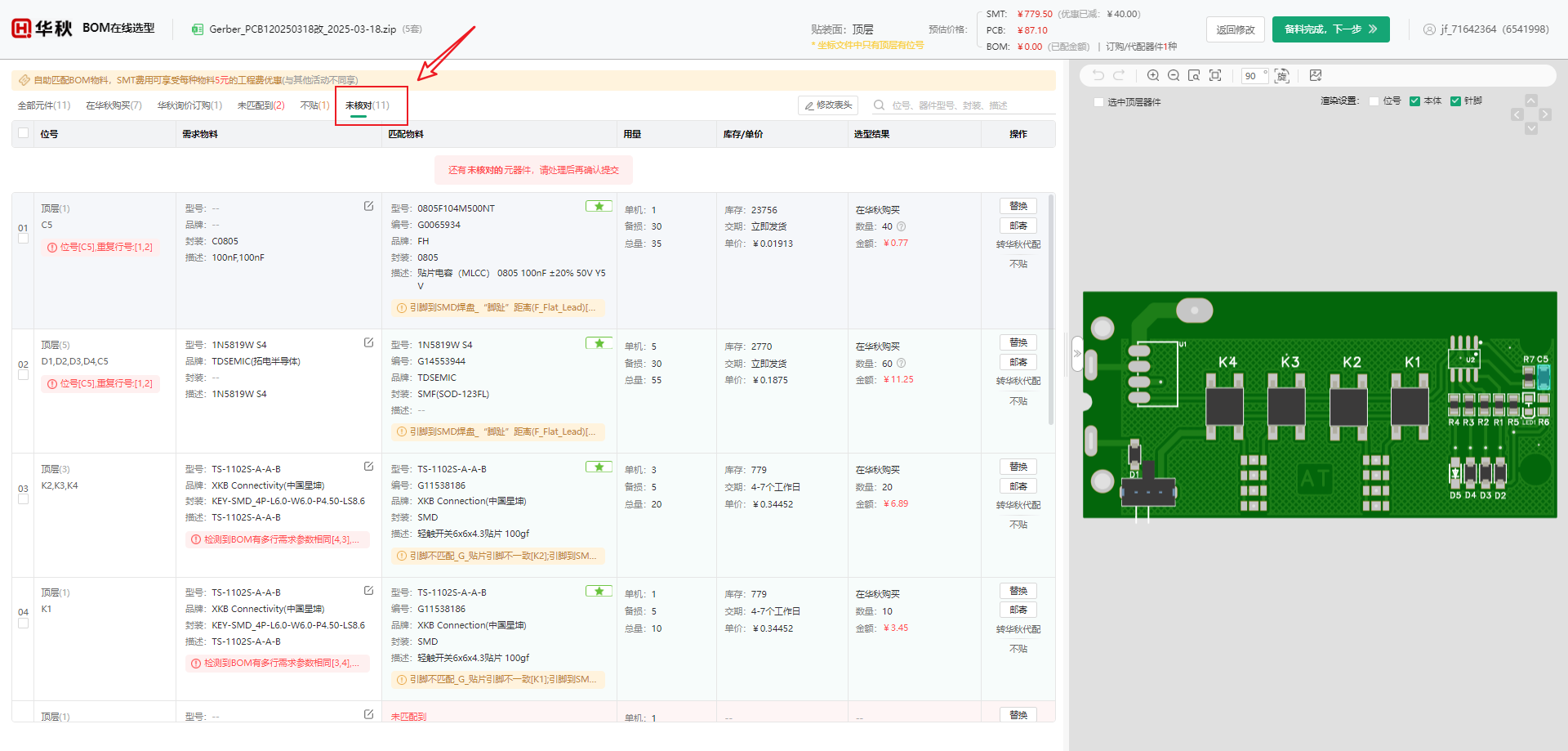

1）對于【未匹配到物料】需確認處理結果：替換物料/ 郵寄 / 轉華秋代配 / 不貼

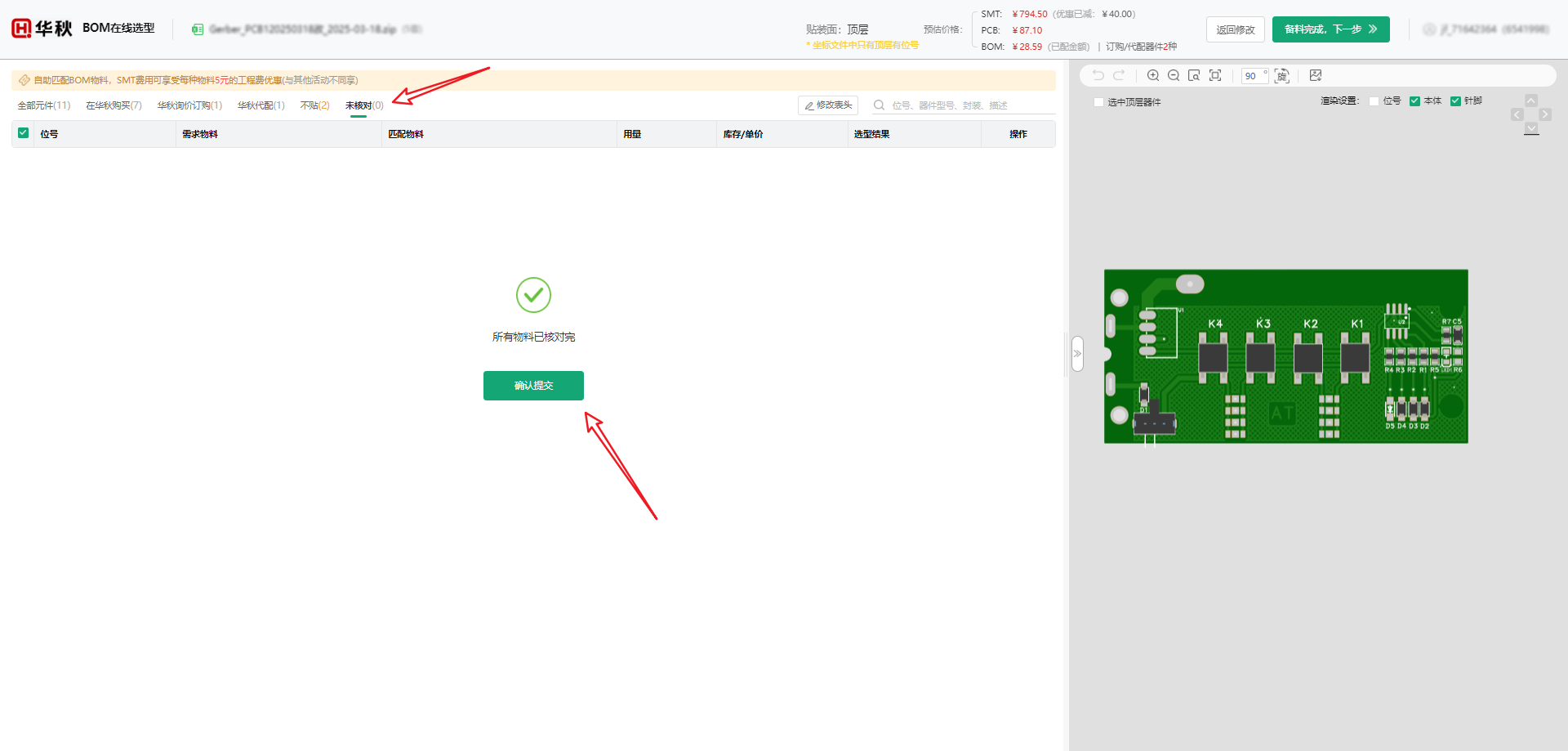

2）全部物料核對完成后，點擊確認提交，勾選協議后提交，則跳轉訂單確認頁，
3）在訂單確認頁，維護收貨地址，發票信息等，可提交生成訂單
五、訂單查看（訂單列表）

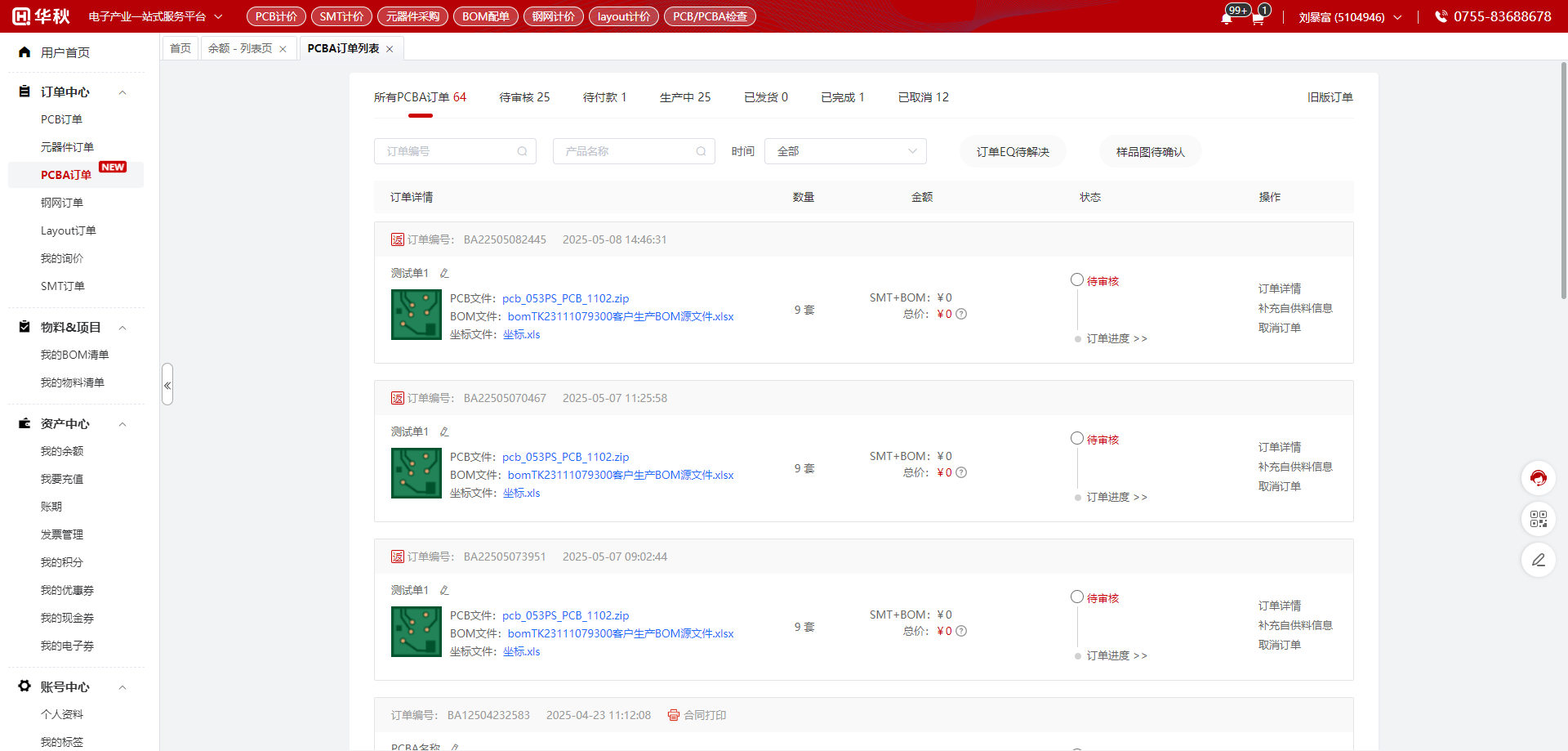

1.【用戶中心】-【PCBA訂單】

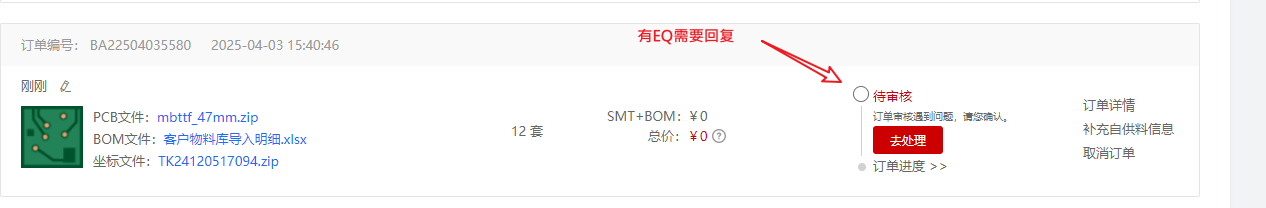

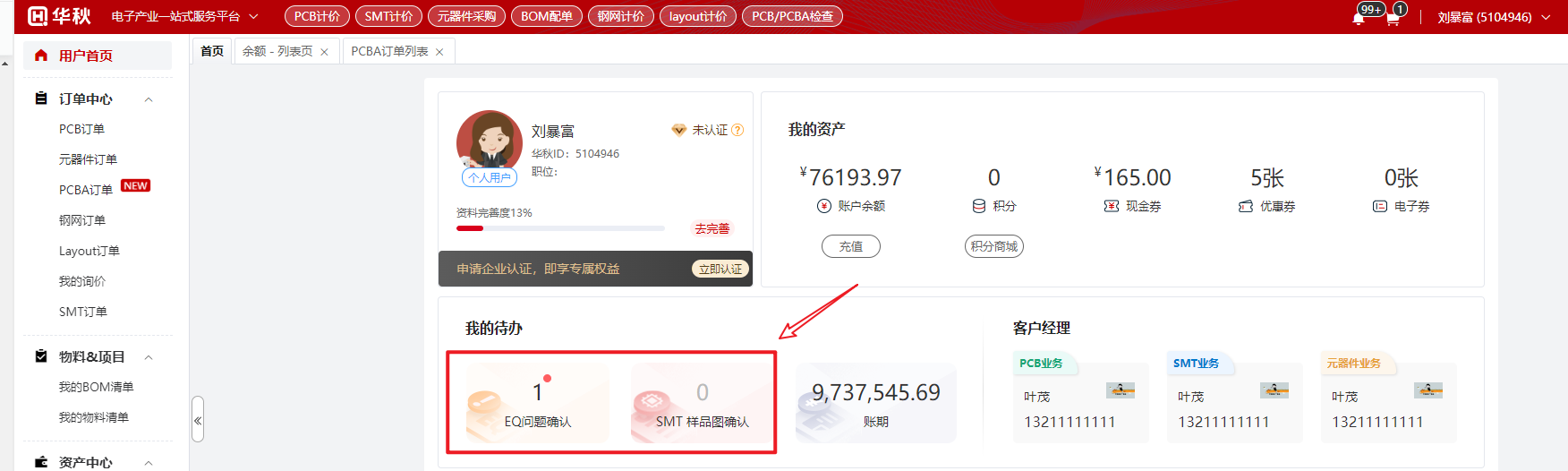

2.【訂單待辦事項】入口

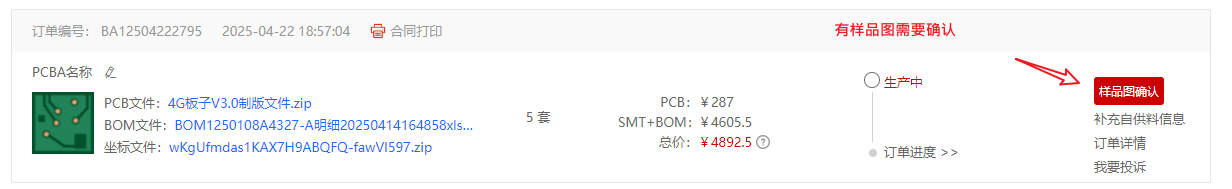

為避免生產進度延誤，如收到短信，站內信或者公眾號消息，需要處理訂單問題，請及時前往用戶中心對應訂單處理
3.查看【訂單詳情】
訂單詳情可查看訂單進度，SMT+BOM費用明細，PCB費用明細，訂單文件，訂單參數等信息
部分信息在后臺生產資料審核節點前可修改（如：SMT文件和PCB文件）

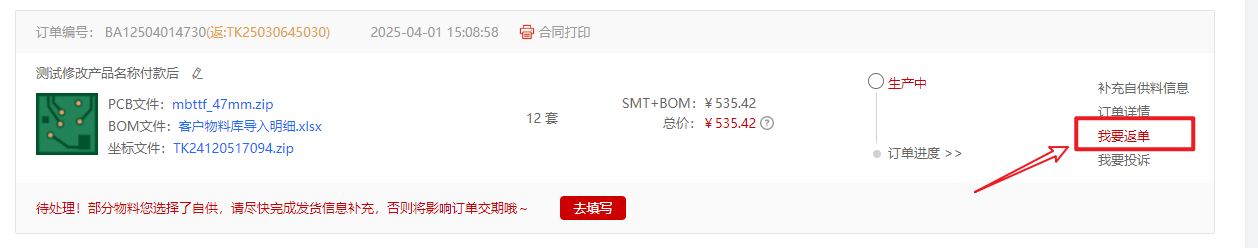

4.訂單返單
生產資料審核通過的訂單支持返單，點擊【我要返單】，可跳轉返單頁
